通过RheoStream® 优化生产-精度和控制 | |

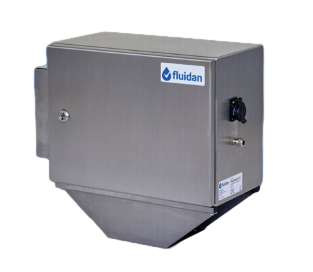

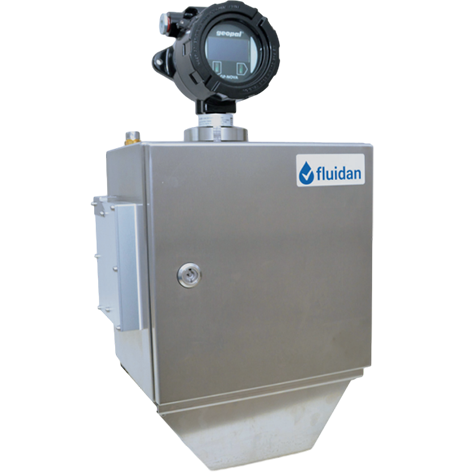

RheoStream®是一款在线流变仪，用于监测制造粘性非牛顿液体(如油漆， 油墨，洗涤剂，肥皂，护肤品，粘合剂和酱汁)的粘度曲线。 RheoStream® 将帮助您: 及时响应 质量把关 降本增效 |
|
让 RheoStream 监控粘度，确保工艺处于掌控之中。 有了RheoStream，现在粘度是一个可以自动调整的参数，不再需要等待 人工化验分析，也不再需要重新处理或报废不合格的产品。您可以获得生 产材料的完整日志，并获得对工艺变化的新见解。因此，您可以实现更一 致的产品质量，从而使客户受益。RheoStream既适用于连续过程，也适 用于批处理过程。 消除化验中的人为错误。RheoStream每次都以同样的方式测量精度高于 大多数QC程序。 |
|
测量方法 |
|

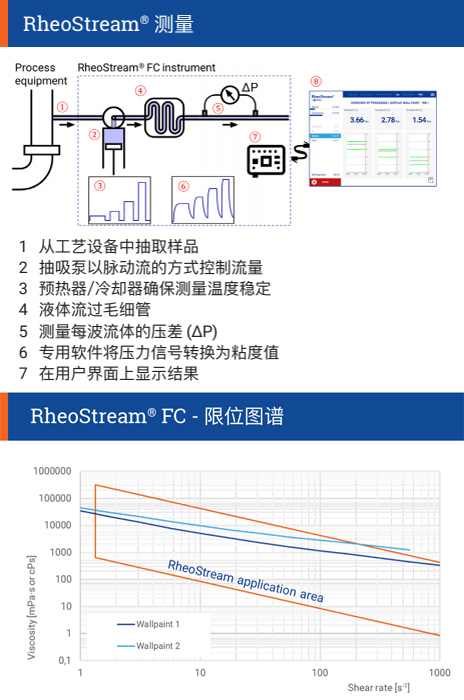

RheoStream®是一款箱式全自动毛细管流变仪!与任何其他工艺流变仪不 同，RheoStream可以完全掌控样品。 这带来了重要的好处: 样品温度被控制在理想水平 粘度是在受控的剪切速率范围内测量的 RheoStream的输出是3种剪切速率下的粘度值。或者您可以从粘度曲线 的模型(Bingham,Casson等)中得到参数。 RheoStream每1-2分钟测量一个新的粘度曲线:样品自动流入仪器在一 系列步骤中测量。 精密泵控制样品以一系列预先设定的流速通过毛细管，同时压差会被记 录。专用的流变流软件将压力数据转换为精确的粘度值， 应用领域: 在这个例子中，墙漆Wallpaint1粘度可以在整个剪切速率范围内测量(剪 切速率1.5-1000s');墙漆Wallpaint2粘度可以在剪切速率上至100 s-被测量。 | |
安装RheoStream® | |

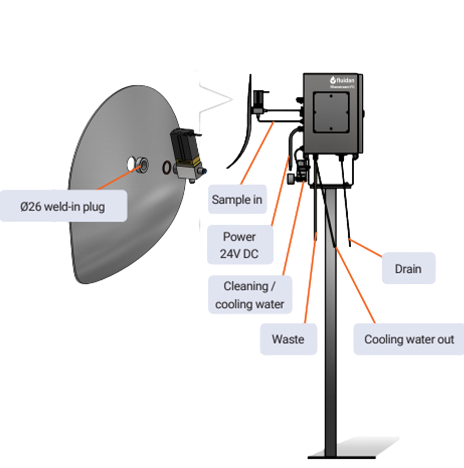

RheoStream 安装在有待测介质的工艺设备附近可以是管道或储罐。
|
|

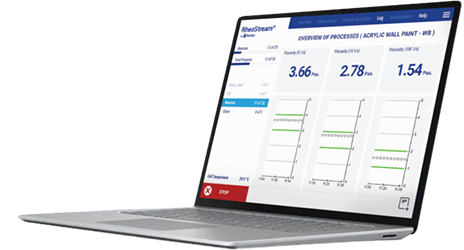

端口和图形用户界面GUI | |
RheoStream 端口到工厂计算机系统通过以太网电缆。可以是全 数字通讯，也可以是模拟量信号。 全数字解决方案: OPC-UA 是大多数自动化供应商支持的数字及其对及其通讯协议。 Fluidan提供将RheoStream作为OPC-UA 服务器的软件工厂控制 系统可以通过编程从RheoStream中查询新的粘度数据。可以传 输丰富的命令、错误信息和警告信息。 |
|
PLC解决方案: 粘度数据作为模拟4-20mA信号进行通信。从RheoStream或启 动/停止/清理命令到RheoStream的错误消息通过1/0数字信号 传输，通讯由Fluidan提供的PLC处理。 这两种解决方案都需要在工厂控制系统中进行编程，Fluidan提 供完整的文档，我们与您的程序员保持对话。 |
|
应用案例 | |

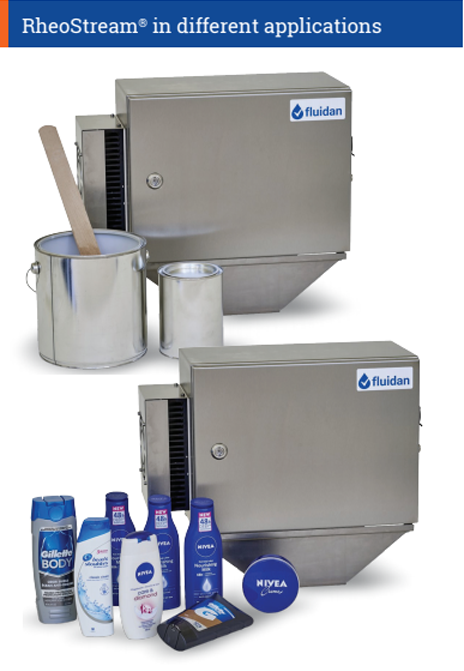

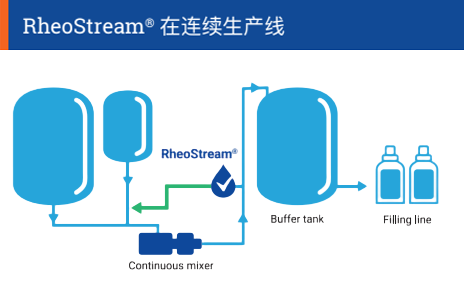

当下，非牛顿液体的流变控制是离线手动完成的。 RheoStream® 是多种应用的自动化工具: 油漆/涂料/油墨: 节省一半以上的生产时间。 粘度调整基于手动测量是耗时的，往往不准确。 油漆在罐内必须厚(低剪切)，但在墙上必须薄(高剪切)，流变 流测量在剪切速率范围内的粘度。 胶黏剂: 使用RheoStream，您可以在连续或批量混合过程中监测PVA 和PVAc胶粘剂的粘度。 洗涤剂和沐浴产品: 在连续混合的下游安装流变流，以确保关键的流变性保持在 正轨。 其它应用: 使用RheoStream在连续过程或批量过程中监测粘度分布， 制造乳液，食品和其他非牛顿液体。 |
|
RheoStream®-精度和控制 | |

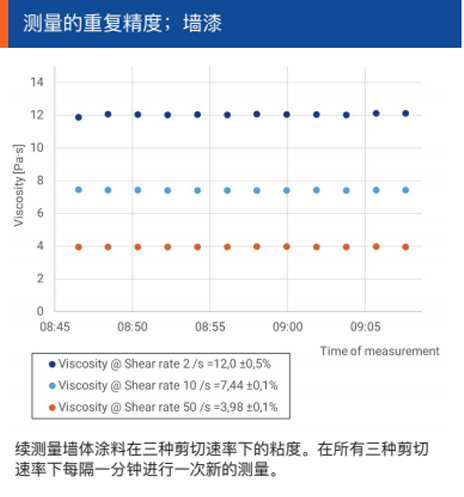

优越的精度 任何手动操作的仪器都有人为错误影响结果的风险:对于许多 粘性液体，每次以完全相同的方式处理样品至关重要。温度 控制可能不一致，或者结果可能被错误地记录。忘记SOP吧。 流变流是全自动的。它每次都以完全相同的方式进行测量。 因此，其精度优于大多数手工方法。 温度可控 粘度受温度影响-通常粘度变化2-5%/C。RheoStream控制 温度正好在您指定的水平。 剪切速率可控 实验室流变仪控制剪切速率的范围。相比之下，在线粘度计 在一个剪切速率下测量，离线过程粘度计可能无法提供一个 明确的剪切速率。RheoStream控制多个剪切速率，并提供 剪切减薄特性的快照。 自动清洗，无侵入部件 RheoStream的安装没有部件侵入到管道或罐体内部。即使在 清管系统清洗的管道中或在带有刮刀的容器中，您也可以监 控粘度分布。 |
|
| 技术规格 | |
项目 | 规格 |
尺寸 | HxWxD=300x300x220 mm(仪表箱) |
重量 | 10 kg |
供电 | 24 VDC, max 10 A |
噪音水平 | <41 dB(A) |
仪表箱材质 | 不锈钢 (表层阳极氧化) |
接液材质 | 不锈钢 316,聚四氟乙烯(PTFE),Nylon 12 硼硅酸盐玻璃 &PEEK 密封材质: FKM.可选:FFKM |
最大样品中颗粒尺寸 | 1000 µm |
工作压力 | max 3 bar(g) |
温度s | 环境温度:15-40°C 进料样品温度:15-50°C 测量温度: 20-40±0.2°C |
温度控制 | 仪器为水冷,耗水量: 2-5 L/h |
粘度范围 | 100-20.000 mPa·s @ 10s |
每批测量样品容量 | Max. 5 ml |
测量频次 | 每个测量每1-3分钟 |
数据输出 | i.粘度 (流动曲线,1-4个点粘度值 vs 剪切速率） ii. 测量温度 |
精度 | 粘度计精度(重复性):±2% |
| 控认证与标准 | |
CE认证依据: EU machinery directive (MD-2006/42/EC) EMC directive (2014/30/EU) Low Voltage Directive (LVD -2014/35/EU) RoHS directive (2011/65/EU) IP66 认证依据 EN 60529:1991/A2:2013 ATEX RheoStream 可用于有易燃气体风险的危险区域。 一些粘性液体含有挥发性溶剂，如溶剂型涂料或粘合剂。 防爆版本的RheoStream是RheoStream®FCX。 RheoStream FCX在仪表箱外部没有点火源，在内部由高 灵敏度的气体探测器监测。如果内部气氛达到预设的可燃 气体危险限位，仪器会立即断电。 |
|
